GeckoTeq Spiraalvormig kurkentrekker springveer anker – varkens staartjes

Deze GeckoTeq akoestische schroefveren – ook wel varkensstaartjes genoemd - bieden een eenvoudige en betrouwbare bevestigingsmogelijkheid voor het ophangen van PET akoestische panelen en andere zachte vezelmaterialen.

Akoestische plafondinstallateurs die hangende akoestische panelen monteren, zoeken vaak naar goedkopere installatie componenten, waardoor u toch het “Floating Cloud Effect” krijgt.

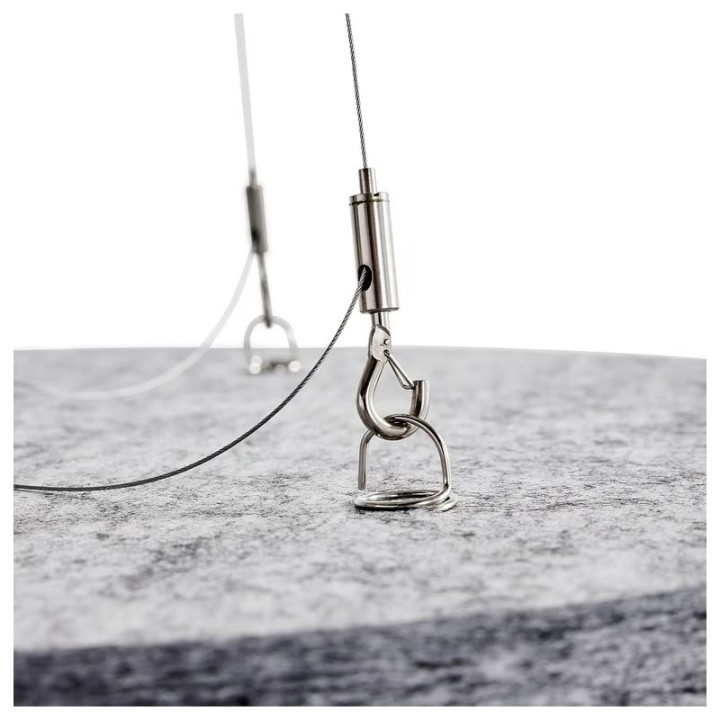

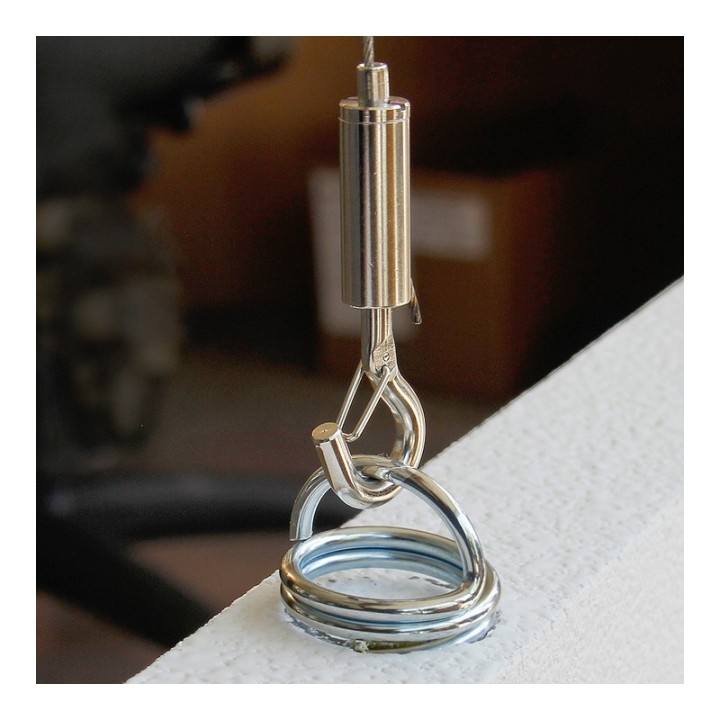

Aan de bovenzijde bevindt zich een geïntegreerd ophangoog, waaraan het paneel met een haak, staalkabel of ander geschikt ophangmateriaal kan worden bevestigd.

De geschikte uitvoering en het aantal bevestigingspunten zijn afhankelijk van het formaat, het gewicht en de materiaaldichtheid van het paneel. Test de bevestiging altijd vooraf in het toegepaste materiaal.

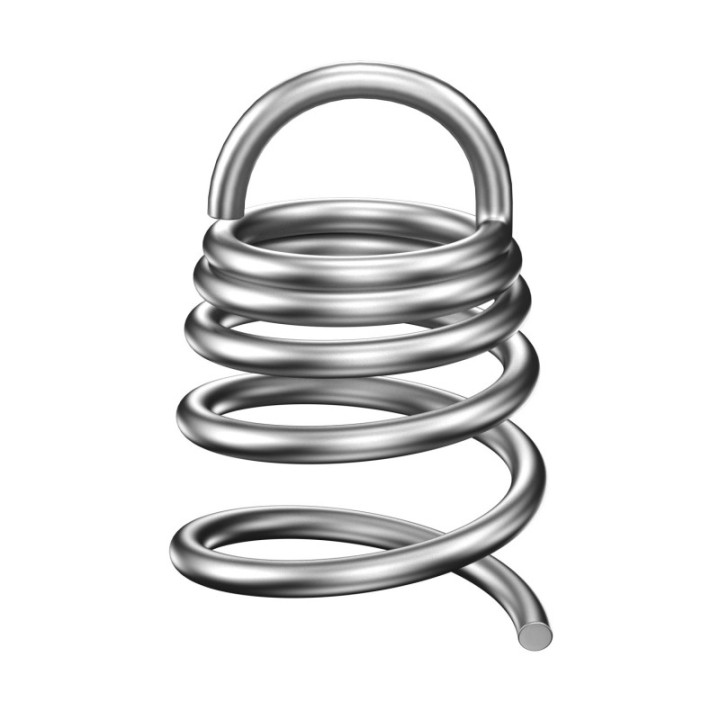

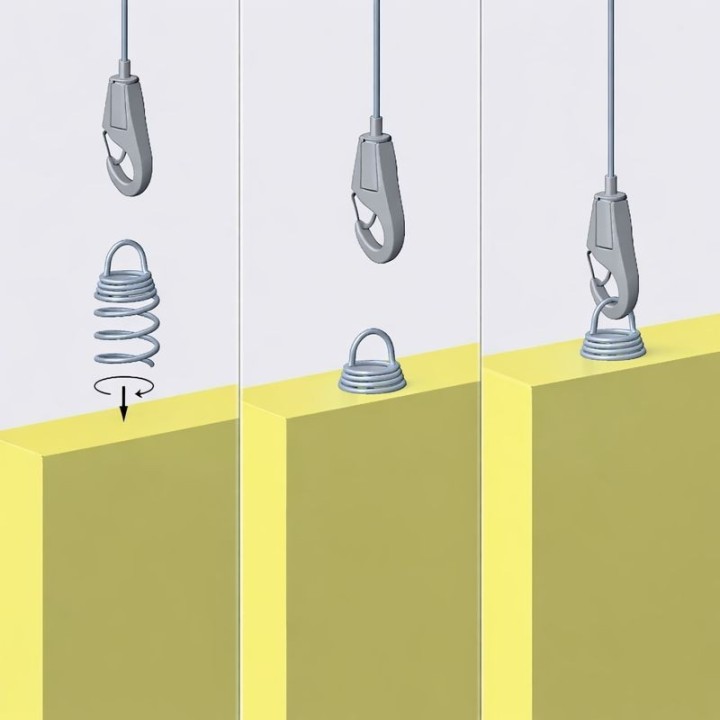

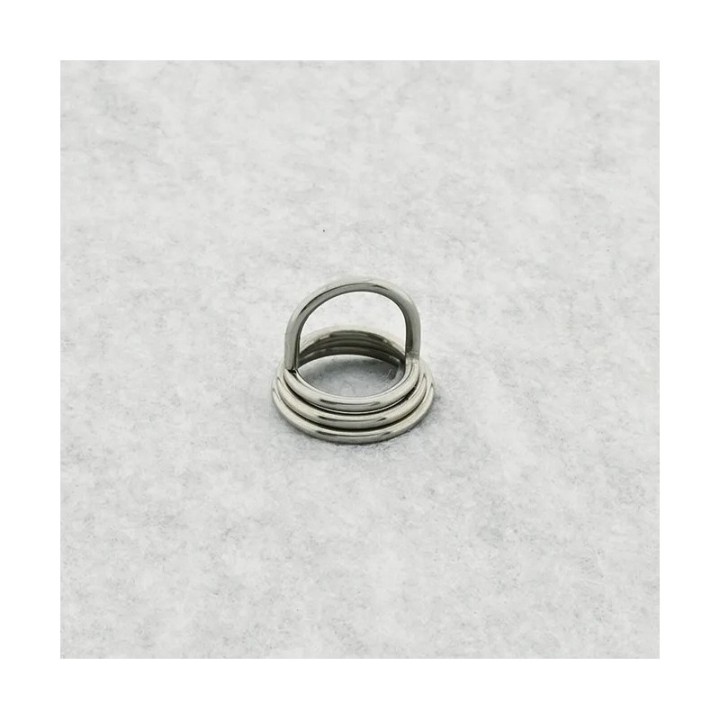

GT0751 22x35 - De spiraalvormige veer wordt rechtstreeks in de boven- of zijkant van het paneel gedraaid en klemt zich stevig vast in het materiaal.

Met een totale hoogte van 35 mm is de GT0751 bijzonder geschikt voor compacte toepassingen en relatief dunne akoestische panelen. De schroefveer kan snel en zonder ingewikkelde bewerkingen worden gemonteerd, waardoor een nette en vrijwel onzichtbare ophanging ontstaat.

Technische gegevens:

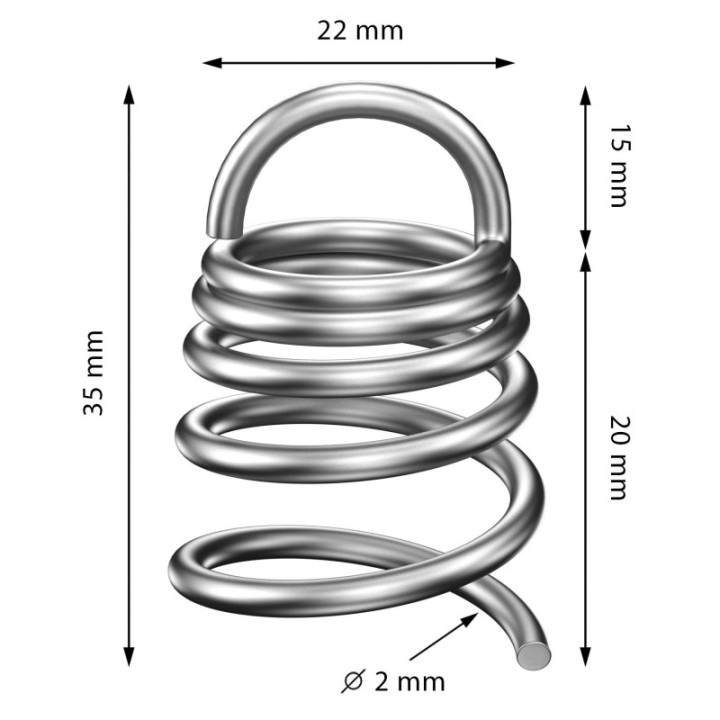

Artikelnummer: GT0751

Totale hoogte: 35 mm

Breedte: 22 mm

Lengte spiraalgedeelte: 20 mm

Hoogte ophangoog: 15 mm

Draaddiameter: 2 mm

Draagvermogen: 15 – 20kg

GT0752 24x40 - Deze schroefveer wordt met een draaiende beweging rechtstreeks in het paneelmateriaal aangebracht. Het brede spiraalgedeelte verdeelt de bevestiging over het materiaal.

Dankzij de totale hoogte van 40 mm en het 18 mm lange inschroefgedeelte is dit model geschikt voor compacte ophangconstructies waarbij een stevige grip en een beperkte inbouwruimte gewenst zijn.

Technische gegevens:

Artikelnummer: GT0752

Totale hoogte: 40 mm

Maximale breedte: 24 mm

Breedte inschroefgedeelte: 18 mm

Lengte inschroefgedeelte: 18 mm

Hoogte compact gewikkeld gedeelte: 7 mm

Hoogte ophangoog: 15 mm

Draaddiameter: 2 mm

Draagvermogen: 20 – 25kg

GT0753 22x45 - Het 30 mm lange spiraalgedeelte wordt rechtstreeks in de boven- of zijkant van het paneel gedraaid.

Door de grotere inschroeflengte grijpt de GT0753 dieper in het paneelmateriaal dan de compactere uitvoeringen. Dit maakt deze schroefveer bijzonder geschikt voor dikkere akoestische panelen waarin voldoende materiaal beschikbaar is voor een diepere verankering.

Technische gegevens:

Artikelnummer: GT0753

Totale hoogte: 45 mm

Breedte: 22 mm

Lengte spiraalgedeelte: 30 mm

Hoogte ophangoog: 15 mm

Draaddiameter: 2 mm

Draagvermogen: 25 – 30kg

GT0754 29x50 – Dit is de grootste en robuustste akoestische schroefveer binnen deze serie. Deze uitvoering is ontworpen voor dikkere of grotere akoestische panelen waarin ruimte aanwezig is voor een langere en bredere verankering.

Het 35 mm lange spiraalgedeelte wordt rechtstreeks in het zachte paneelmateriaal gedraaid. De royale diameter en de draaddikte van 2,5 mm zorgen voor een stevige, vormvaste uitvoering. De GT0754 is een praktische keuze voor professionele interieurprojecten, akoestische plafondeilanden, baffles en andere hangende paneeltoepassingen.

Technische gegevens:

Artikelnummer: GT0754

Totale hoogte: 50 mm

Breedte: 29 mm

Lengte spiraalgedeelte: 35 mm

Hoogte ophangoog: 15 mm

Draaddiameter: 2,5 mm

Draagvermogen: 30 – 40kg

Er is geen lijm of speciaal montagegereedschap nodig, maar wij adviseren wel de aanschaf van de GT0785 - GeckoTeq Gator Grip "Magic Socket” of universele zelfinstellende dopsleutel voor een eenvoudig en snelle montage.

Let op: De uiteindelijke belastbaarheid is afhankelijk van het paneelmateriaal en niet alleen van de schroefveer. Bepaal daarom doormiddel van een praktijktest hoeveel schroefveren en ophangpunten voor de betreffende toepassing nodig zijn.
